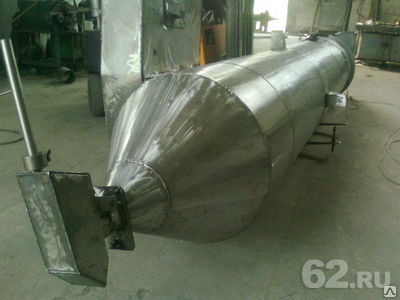

Циклон ЦН-15
Циклоны типа ЦН-15 являются наиболее универсальным типом циклонов. Они предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т. д.), а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т. д.).
Циклоны ЦН-15 могут изготавливаться во взрывобезопасном исполнении (конструктивно предусмотрены взрывные клапана, и бункер имеет минимальные размеры во избежание накопления взрывоопасной пыли).
Для увеличения службы циклонов допустимо в местах наибольшего износа (в нижней части конуса, во входной части улитки) приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром менее 800 мм не рекомендуется применять для улавливания абразивных пылей из-за повышенного износа.

В зависимости от пропускной способности по воздуху (газу) и условий применения циклоны ЦН-15 изготавливаются одиночного или группового исполнения — из двух, трех, четырех, шести и восьми циклонов. Групповые циклоны могут быть с камерой очищенного воздуха в виде «улитки» или в виде сборника, а одиночные — только с улиткой.
Условное обозначение типоразмера одиночного группового циклон:

Например: ЦН-15Л-600х2УП.

ЦН – циклон НИИОгаза; 15 – угол наклона входного патрубка относительно горизонтали (град.); П, Л – «Правое» («Левое») вращение газа; число после тире (600) – внутренний диаметр цилиндрической части циклона (мм); следующая цифра (2) – количество циклонов в группе; У – с камерой очищенного газа в виде «улитки»; С – с камерой очищенного воздуха в виде сборника; П – пирамидальная форма бункера.

Материал для изготовления циклонов – углеродистая сталь при температуре окружающей среды до 40оС. При температуре ниже - 40оС применяют низколигированные стали.

Групповые циклоны диаметром более 600 мм поставляются в разобранном виде.
